SAMONOSNÁ POSUVNÁ BRÁNA - ZELENÁ, 1750 x 4500 mm

Podrobný popis

Samonosné posuvné brány sa vyrábajú na objednávku.
Dodací termín výroby je obvykle 6 - 8 týždňov.

Samonosné brány sú napriek vyššej cene obľúbenejšie ako tie na koľajnici.
Tu je niekoľko dôvodov:

• bezúdržbová prevádzka - nízke nároky na údržbu
• bezproblémová prevádzka - netrápi vás sneh, ľad či lístie
• nezasahujete do ciest a chodníkov
• môžete parkovať hneď za bránou
• pohybuje sa nad zemou, je možné ju postaviť aj v členitom teréne

Betónový základ pre samonosnú bránu

Vhodné je betónovať do nemrznúcej hĺbky, cca 80 cm, aby sa betón časom nepoškodil.
Pred samotnou betonážou pamätajte na prívod elektriny a rozvody kabeláže pre pohon brány.
Predchystajte si chráničky aj pri manuálnej bráne (môžete sa v budúcnosti rozmyslieť a motor nastaviť neskôr).
Rozmery základu vám radi pripravíme a pošleme.

Pohon brán

Pre výber pohonu je najdôležitejšia hmotnosť brány.
Základné typy sú:

• pre bránu do 400 kg, napríklad pohon NICE Road
• pre bránu do 600 kg, napríklad NICE Robus
• pre bránu do 1000 kg, napríklad NICE Robus

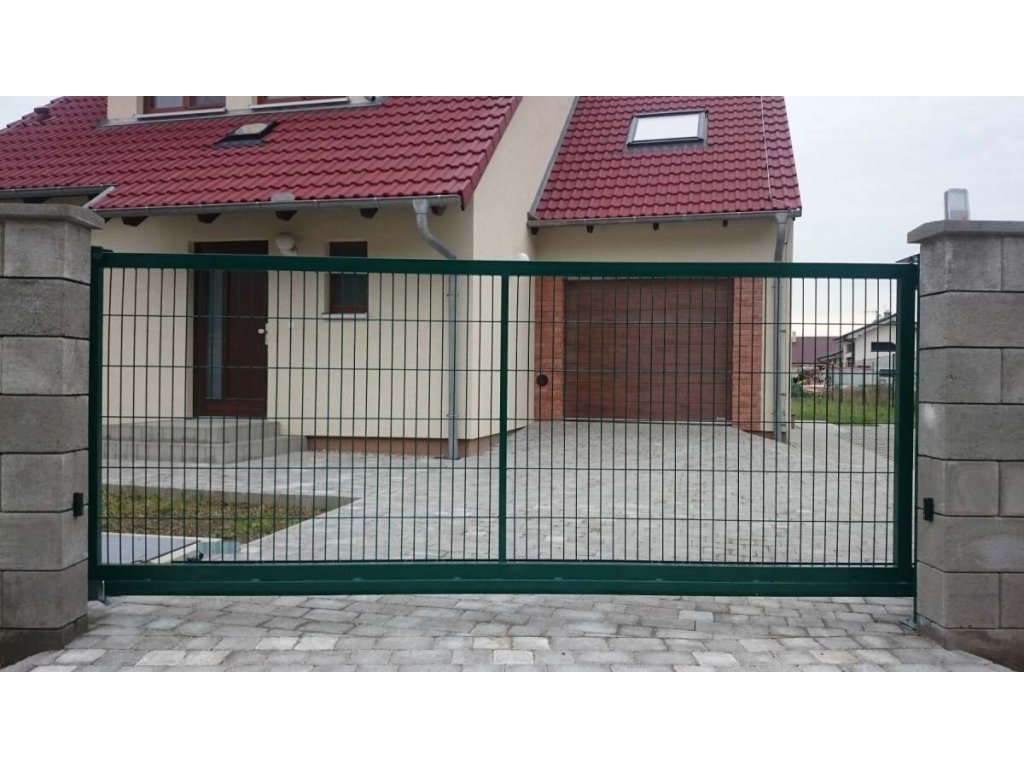

Obrázok: Aj takto pekne môže ladiť samonosná brána s rodinným domom.

Konštrukciu brány tvorí rám z uzavrených oceľových profilov.
Rozmery profilov môžu byť 40x40, 60x40, 80x40, záleží od veľkosti a hmotnosti brány.

Celkový rozmer brány

Orientačný výpočet celkovej dĺžky samonosnej brány:
Šírku prejazdu vynásobíte koeficientom 1,4 a pripočítate 0,2 m (nutný pre vedenie brány).
Platí to pre brány do 600 kg, pre väčšie brány môže byť koeficient až 1,6.

Platí, že čím dlhší presah, tým plynulejší chod brány.
To ocení hlavne pohon, ktorý bude menej namáhaný.

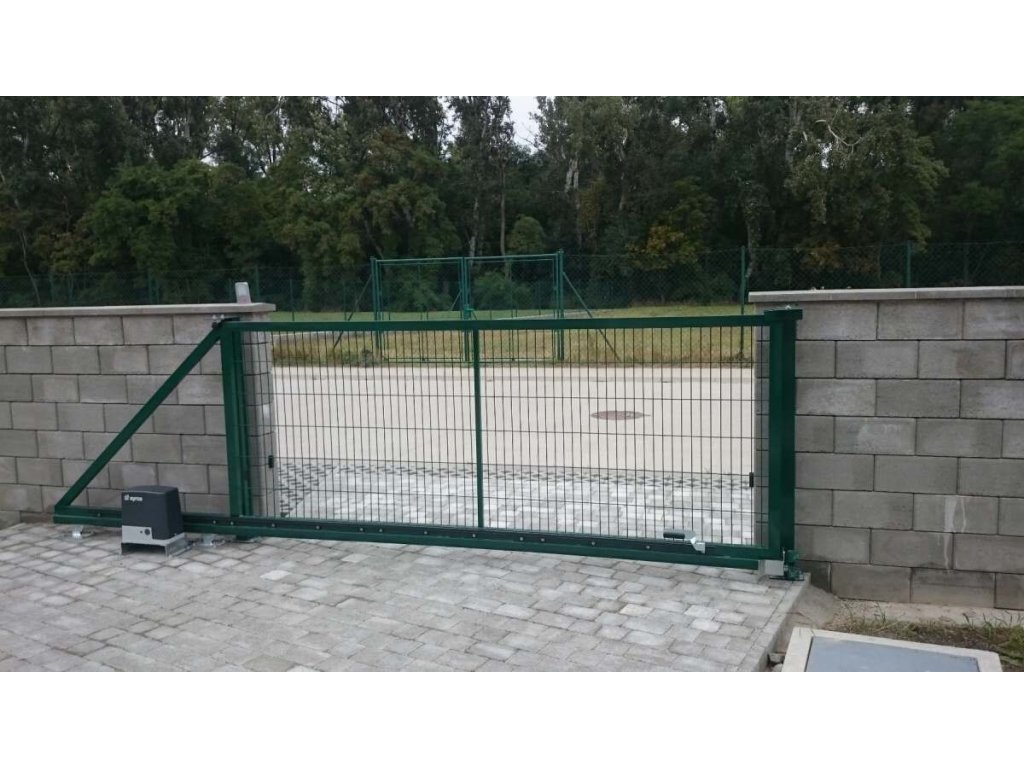

Obrázok: Pohľad samonosnej brány z dvora rodinného domu.

Základné komponenty samonosných brán:

• Vozíky s ložiskovými rolkami nesú bránu.
• C-profil je hrubostenný ohýbaný profil z kvalitnej konštrukčnej ocele, ktorý nesie celú bránu nad zemou.
• Spodný nájazd s nájazdovým kolieskom sa montuje do C-profilu na koniec brány. Nájazd pri zatvorení nadíde do dojazdovej kapsy.
• Dojazdová kapsa - spodný doraz do ktorého nabehne brána v spodnej časti pri zatvorení.
• Vrchné či bočné vedenie zaisťuje chod brány vo vrchnej časti po vytýčenej ose brány.
• Záslepka profilu slúži k ukončeniu C-profilu na opačnej strane (na strane kde sa brána zatvára je C-profil ukončený spodným nájazdom).
• Elektromechanický pohon NICE so zabudovanou riadiacou jednotkou.
• Diaľkový ovládač pre pohodlné ovládanie pohonu brány.
• Fotobunky sa osadzujú k bráne ako bezpečnostný prvok. Po prerušení signálu medzi fotobunkami sa chod brány zastaví a predchádza tak možným nebezpečným situáciám.
• Maják s prijímačom slúži ako ďalší bezpečnostný prvok.
